Устройство быстрого натяжения цепи

Шаг 1 из 14:Положите отдельные компоненты бензопилы (блок двигателя, цепь, шина) на чистую и ровную рабочую поверхность. Во избежание повреждения инструмента и рабочей поверхности можно использовать мягкую подкладку (например, коврик).

Шаг 2 из 14: Раскройте барашковую гайку и снимите крышку цепной звёздочки.

Шаг 3 из 14:Поверните натяжную звёздочку, закреплённую на шине, до упора вправо

Шаг 4 из 14: При работе с цепью обязательно надевайте защитные перчатки (серьезная опасность травмирования острыми зубьями). После этого возьмите цепь и шину и наложите цепь на шину, начиная с вершины шины. (При этом следите за тем, чтобы цепь была уложена в правильном направлении => см. рисунок).

Шаг 5 из 14: Переверните цепь таким образом, чтобы вся шина лежала на цепи.

Шаг 6 из 14: Ещё раз проверьте правильность расположения цепи на шине и направления движения. Режущий зуб на верхней стороне шины должен быть обращён вперед.

Шаг 7 из 14: Возьмите цепь в сборе с шиной и наденьте цепь на звёздочку. При этом надвиньте направляющую шину на болт с буртиком.

Шаг 8 из 14:Снова наденьте крышку цепной звёздочки на блок двигателя. При этом все штырьки должны зайти в предусмотренные для них отверстия.

Шаг 9 из 14:Поворачивайте барашковую гайку до тех пор, пока крышка цепной звёздочки не придет в соприкосновение с корпусом двигателя. Не затягивайте крышку цепной звёздочки окончательно.

Шаг 10 из 14: Поверните зажимной винт вперед (в направлении вершины шины). Ведущие звенья цепи заходят в канавку шины.

Шаг 11 из 14: Затягивайте барашковую гайку до тех пор, пока крышка цепной звёздочки не будет плотно сидеть на блоке двигателя. После этого закройте барашковую гайку, так чтобы она зафиксировалась.

Шаг 12 из 14:Проверьте визуально, располагается ли цепь в канавке шины и не провисает ли она.

Шаг 13 из 14: После этого проверьте, не слишком ли сильно натянута цепь. Рукой оттяните цепь в направлении движения (для этого следует отпустить цепной тормоз, в противном случае цепь не будет двигаться). Во избежание получения травмы при контакте с острыми краями цепи необходимо обязательно надеть защитные перчатки. Если цепь не двигается, отверните гайки и повторите описанные выше операции.

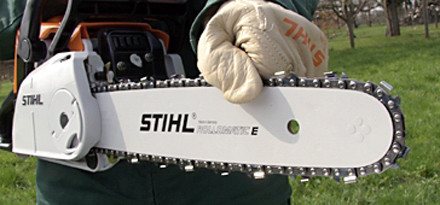

Шаг 14 из 14:Бензопила собрана и готова к эксплуатации. Снова активизируйте цепной тормоз.
